3. Inbetriebnahme / Konfiguration
Meldungen der DoorLine Cam / Snap
Die DoorLine Cam und Snap geben akustische Hinweise zu ihrem Betriebszustand und möglichen Störungen.
Bei der Snap erfolgt zusätzlich eine visuelle Rückmeldung durch die Beleuchtung des Klingeltasters.
Cam / Snap befindet sich im Auslieferungszustand:
Summer | Beleuchtung Klingeltaste | |
Systemstart | 1 Piepton | |
Suche nach vorhandenen WLANs | LED blinkt „lang an, kurz aus“ | |
Zugangspunkt-Modus | 1 Piepton | LED blinkt schnell |
Cam / Snap ist komplett eingerichtet:
Summer | Beleuchtung Klingeltaste | |
WLAN Verbindung aufbauen | LED blinkt im Sekundentakt | |
WLAN Verbindung aufgebaut | 2 Pieptöne | |
WLAN Verbindung verloren | 4 Pieptöne | LED blinkt im Sekundentakt |
Video zur Einrichtung der DoorLine Cam / Snap
https://youtu.be/Nc5gKmZZlFs?si=uuXdKi336FUP8mPIWLAN Verbindung mit der Cam / Snap herstellen
Spannungsversorgung anlegen, CAM / Snap piept.
Cam / Snap sucht nach verfügbaren WLAN-Netzwerken. Während der Suche blinkt die Beleuchtung der Klingeltaste „lang an, kurz aus“.
Nach ca. einer Minute beginnt die Beleuchtung der Klingeltaste schnell zu blinken und es ertönt ein Piepton. Die Cam / Snap stellt jetzt ein eigenes WLAN-Netz zur Verfügung (Zugangspunkt Modus). Der Netzwerkname, je nach Gerät, lautet „DoorLine Snap“ oder „DoorLine Cam“.
Verbinden Sie sich mit einem WLAN-fähigen Gerät mit diesem Netzwerk.
Das WLAN-Passwort lautet: telegaertnerStarten Sie Ihren Webbrowser und rufen Sie die URL http://192.168.0.1 auf.

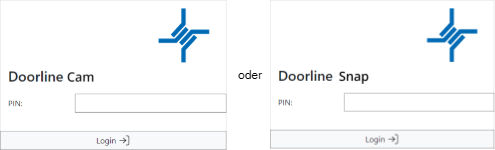

Sie erhalten folgende Bildschirmmaske:
oder:
Geben Sie die Geräte PIN ein (Auslieferungszustand „0000“)

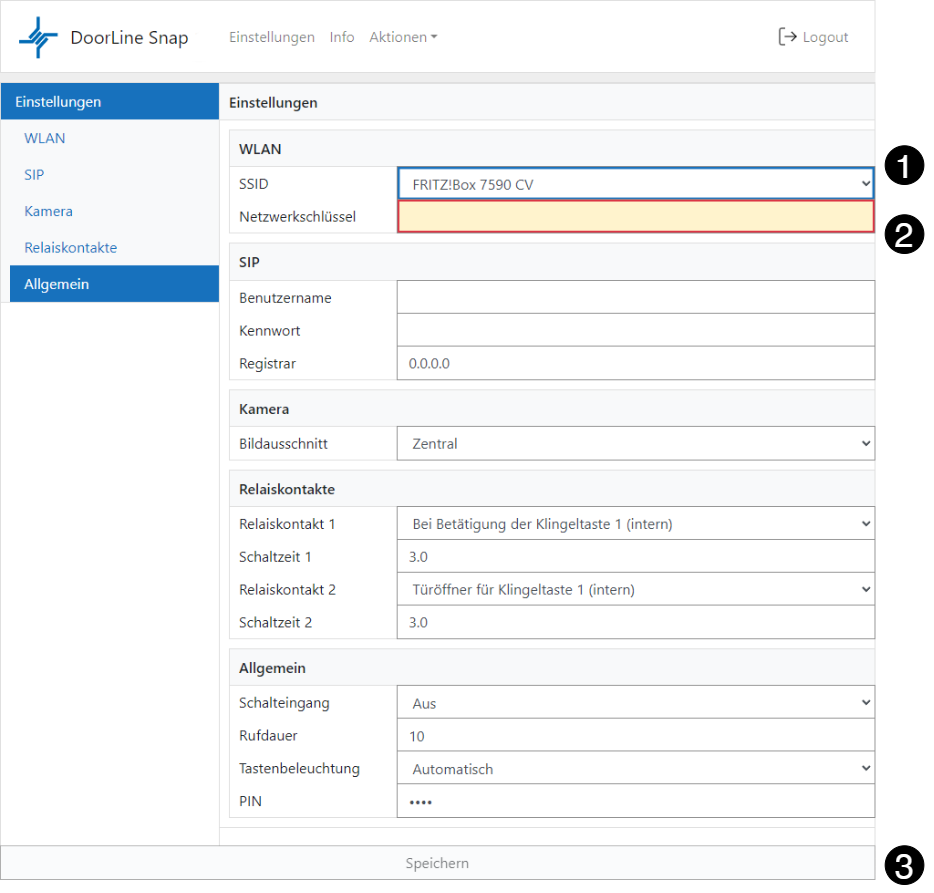

Sie werden auf die Konfigurationsoberfläche weitergeleitet:
Wählen Sie im Dropdown Feld „SSID“ (1) den Namen Ihres WLAN-Netzes aus.
Tragen Sie den entsprechenden Netzwerkschlüssel im entsprechenden Feld (2) ein.
Speichern Sie die geänderten Einstellungen mit einem Klick auf „Speichern“ (3) ab. Zur Bestätigung erhalten Sie die Meldung:
Die DoorLine Snap/ Cam verbindet sich jetzt mit dem angegebenen WLAN-Netz. Nach erfolgreichem Verbindungsaufbau hört die Beleuchtung der Klingeltaste auf zu blinken. Die direkte Verbindung zum WLAN „DoorLine Snap / DoorLine Cam“ wird getrennt.

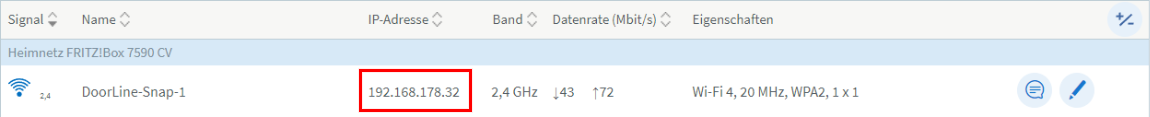

Verbinden Sie Ihren PC wieder mit dem WLAN-Netzwerk Ihrer FRITZ!Box. Öffnen Sie die Weboberfläche Ihrer FRITZ!Box und rufen Sie „WLAN => Funknetz“ auf. Suchen Sie in der Tabelle nach dem Eintrag „DoorLine-SNAP-1“ / „DoorLine-CAM“.
Notieren Sie sich die angezeigte IP Adresse.
