Gerät montieren

Das Gerät wird auf eine Standard-Gerätedose oder einem entsprechenden Hohlraum, mittels beiliegendem Montageblech und Befestigungsmaterial, montiert. Das Gerät kann oben und seitlich mit Dichtmassen wie Silikon oder Acryl abgedichtet werden.

Bei falscher Abdichtung kann es zu Feuchtigkeitsbildung kommen. Dies kann zu Beschädigungen am Gerät führen. Dichten Sie das Gerät nicht unten ab.

Montageblech an der Wand montieren

  1. Das Montageblech (1) auf eine handelsübliche Gerätedose (2) oder eine geeignete Aussparung im Mauerwerk setzen. Die Aussparung im Montageblech muss genau auf die Gerätedose passen.

  2. Bei Verwendung einer Standard-Gerätedose kann das Montageblech über die 2 Langlöcher (4) direkt mit der Gerätedose verschraubt werden. Verwenden Sie dazu die zu den Gerätedosen passenden Geräteschraube.

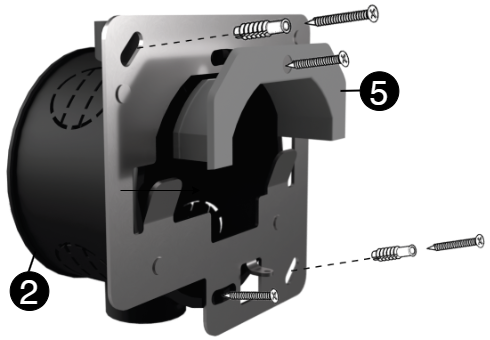

  3. Wird das Montageblech direkt mit der Wand verschraubt, sind die mitgelieferten Schrauben und Dübel zu verwenden. Bohren Sie entsprechend der beiden Langlöcher (3) Löcher in die Wand. Vergewissern Sie sich, dass im Bereich der Bohrlöcher (3) keine Versorgungsleitungen, Kabel oder ähnliches verlegt sind.

  4. Dichtflansch (4) in die Aussparung des Montageblechs (1) eindrücken. Siehe auch Abbildung.

  5. Gerät am Montageblech montieren:

  1. Schließen Sie die Klemmen (1) an (siehe „Gerät anschließen“ auf Seite 8).

  2. Stecken Sie die Klemmen (1) wieder auf das Gerät.

  3. Setzen Sie das Gerät von schräg oben auf das Montageblech, bis die zwei Metallnasen (2) in den zwei Befestigungslöchern des Geräts einrasten.

  4. Fixieren Sie das Gerät mit der Innensechskant-Madenschraube (3) am Montageblech.

Ziehen Sie die Schraube nur leicht an, da sonst das Gewinde beschädigt werden kann.
Montieren Sie das Gerät erst final am Montageblech, wenn alle Schritte der Installation und Inbetriebnahme abgeschlossen sind.
